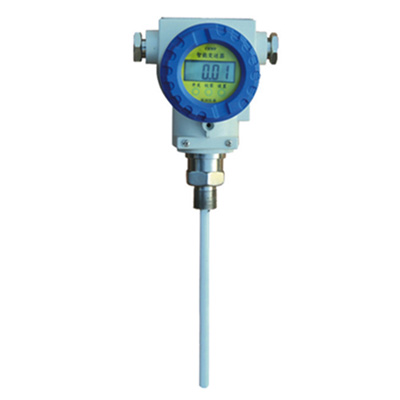

电容杆式物位计

电容杆式物位计厂家价格


电容杆式物位计…

  • 说明书

  • 技术参数

  • 工作原理

  • 操作规程

  • 维护保养

  • 注意事项


电容杆式物位计价格:点击获取报价(或者通过下方的沟通工具咨询电容杆式物位计价格)

一、仪表概述:
电容杆式物位计采用结构简单、坚固耐用且极稳定的可变电容形式,可变电容由压力腔上的膜片和固定在其上的绝缘电极所组成,当感受到压力变化时,膜片要产生微微的翘曲变形,从而改变了两极的间距,采用独特的检测电路测电容的微小变化,并进行线性处理和温度补偿。传感器输出与被测压力成正比的直流电压或电流信号。
二、测量原理:
依据电容感应原理,当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po
式中:
P :变送器迎液面所受压力
ρ:被测液体密度
g :当地重力加速度
Po :液面上大气压
H :变送器投入液体的深度
同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度。
三、适用场合:
电容杆式液位计适用于高温高压、强腐蚀、易结晶、易堵塞等恶劣条件下连续检测各种液体。适合测量污水、酸碱溶液、和锅炉的水位,整机无任何可动或弹性部件,耐冲击、安装方便、可靠性高、精度高。可替代传统的浮球式、投入式、差压式等液位变送器在各种场合下应用。

四、性能特点:
1、结构简单,无任何可动或弹性元部件,因此可靠性极高,维护量极少。一般情况下,不必进行常规的大、中、小维修。
2、多种信号输出,方便不同系统配置。
3、适用于高温高压容器的液位测量,且测量值不受被测液体的温度、比重及容器的形状、压力影响。
4、特别适用于酸、碱等强腐蚀性液体的测量。
5、完善的过流、过压、电源极性保护。
五、技术指标:
测量范围:0.2-20米;
精 度:±0.5% ±1%;
探极耐温:-40~+250℃;
变送器适应环境温度:-40~+60℃;
允许容器压力:-0.1MPa~2.5MPa;
测量介质:电导率不底于10-3S/m的酸、碱、水等非结晶导电液体;
供电电压:DC12-35V(隔离式为DC21-27V);
非隔离二线,三线制:20mA;
两端隔离三线制:<32mA;
三端隔离四线制:<35mA;
输出信号:4-20mA(0-10mA,0-20mA);
输出保护:27mA;
测量、输出、电源之间隔离耐压:1000V;
量程调节范围及零点迁移:≥±30%FS;
变送器主体尺寸:Φ76×85。
六、液位变送器安装与调试:
1、液位变送器具有多种安装固定方式,以适应不同现场情况。当现场不能够提供M20×1.5的内螺纹或法兰等工艺设施时,可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择,使您在现场安装时得心应手。
2、在测量流动性较大的介质时,为防止传感器剧烈摆动,用户可选用配重附件,以起到稳定传感器的作用,加配重时一定要要把配重物体放入容器底部,以免拉坏传感导线。
3、在现场环境较恶劣时,用户应选用传感器防护罩来保护传感器,以免被异物损坏或影响测量的准确性。
4、使用杆式液位变送器时,如果不是金属容器,则需要把变送器的外壳用一根导线接入容器的底部,否则测量不准确。
本产品在出厂时已经校准,若需要现场调整可采取以下方法:
1、采用智能电路的调试方法:
现场调零------当液位位处于zui低位时,同时按住“Z"键和“S"键8秒钟后同时松开,再将 “Z" 键按一下,输出电流自动调整到4mA。
现场调满------当液位处于zui高位时,同时按住“Z"键和“S"键8秒钟后同时松开,再将“S"键按一下,输出电流自动调整到20mA。
2、采用模拟电路的调试方法:
当液位在下限时,用螺丝刀缓慢旋转“Z"电位器,观察电流表的读数接近4mA。
当液位在上限时,用螺丝刀缓慢旋转“S"电位器,观察电流表的读数接近20mA。
如此反复2-3次以上,直到零点和量程都分别为准确的4mA和20mA。
调整好后,应将变送器的盖子拧紧。

七、测量系统:
测量系统为本安型。
本安型压力、差压变送器采用本质安全电路,适用于爆炸危险区域防爆等级ExiallCT4-CT6。
在系统回路中必须采用屏蔽信号电缆,并可靠接地。下图仅以输出信号4-20mA和0-10mA为例的测量系统接线图,
液位变送器具有工作可靠、性能稳定、体积小、重量轻,成本低、设计精巧多种结构形式,安装方便、无需支架。线路板采用微处理器为基础的电子技术,能够自动消除温度变化对传感器精度的影响。
该系列产品可以配备液晶显示LCD,便于本地操作。
智能型输出同时具有HART通讯功能。

八、注意事项:
1、凡供货产品均带有使用说明书及合格证,其中有产品编号、技术参数、出厂日期等,请认真核对,以免用错。
2、接供电电源时应严格按照我公司接线说明进行连接。
3、使用中发现异常,应关掉电源,停止使用,进行检查,或直接向我公司技术部门。
4、运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。

感谢您阅读:电容杆式物位计专业厂家,电容杆式物位计出厂价格,等详细技术、使用操作说明;
