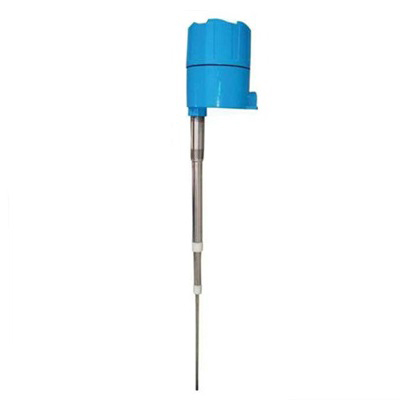

射频导纳料位开关

射频导纳料位开关厂家价格


一、仪表概述: 射频导纳料位开关是电容式物位开关的换代产品,解决了物料粘附问题,相对于其它同类产品具有更高的 系统稳定性。即使在极端恶劣的现场条件下,也能可靠工作,…

  • 说明书

  • 技术参数

  • 工作原理

  • 操作规程

  • 维护保养

  • 注意事项


射频导纳料位开关价格:点击获取报价(或者通过下方的沟通工具咨询射频导纳料位开关价格)

一、仪表概述:
射频导纳料位开关是电容式物位开关的换代产品,解决了物料粘附问题,相对于其它同类产品具有更高的 系统稳定性。即使在极端恶劣的现场条件下,也能可靠工作,而不受挂料、温度、压力、材料密度、湿度、甚至物料化学特性变化的影响。220VAC或24VDC供电,以性能可靠、安装方便和价格低廉得以大量应用。
二、测量原理:
射频导纳料位开关工作时,仪表的传感器与罐壁及被测 介质形成导纳值,物位变化时,导纳值相应变化,电路单元将测量导纳值转换成物位信号 输出,实现物位测量。
对于探头上的挂料问题,采用一种新的探头结构,五层同心结构:zui里层是中心测杆,中间是屏蔽层,zui外面是接地的安装螺纹,用绝缘层将其分别隔离起来。如图给出了探头上挂料的等效电路。与同轴电缆的情况是一样的,中心测杆与屏蔽层之间没有电势 差,即使传感元件上挂料阻抗很小,也不会有电流流过,电子仪器测量的仅仅是从探头中 心到对面罐壁(地)的电流,因为Cote-shield元件能阻碍电流沿探头向上流向容器壁, 因而对地电流只有经探头末端通过被测介质到对面容器壁。
三、应用介质:
1、电厂:煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等;
2、油田:原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等;
3、化工:原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等;
4、冶金:矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等;
5、水泥:石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等;
6、水处理:蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等;
7、造纸:原料仓、储料塔、干燥鼓、化学物料存储仓等;
8、其他:采石场、食品、制药、环保、造船等行业等。
四、性能特点:

采用先进的射频导纳技术,克服了电容式物位开关不能消除导电挂料影响的缺陷。具有如下特点:
1、通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,zui高测量 温度可达800℃,zui大压力可达5Mpa,并可应用于腐蚀、冲击等恶劣场合。
2、防 挂 料:独特的电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。
3、免 维 护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。
4、抗 干 扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确可靠:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。
五、技术指标:
1、供电:220VAC±50VAC  50/60HZ(标准);
110VAC±25VAC  50/60HZ(标准);24VAC±5VAC   (可选);
2、输出:DPDT继电器(双刀双掷);
3、输出容量:220VAC  5A;
4、环境温度:-40℃~70℃;
5、介质温度:-100℃~800℃;
6、分 辨 率:<0.5PF;
7、重 复 性:<1mm (导电介质)  ; <10mm(绝缘介质);
8、响应时间:<0.5s;
9、延    时:1~50s;
10、高低位报警:现场可设置为HLFS(高位报警方式)或LLFS(低位报警方式)火花防护(对传感器):内置火花防护电路;
11、电气接口:M20*1.5;
12、电   缆:分体式电子单元与传感器之间的专用连接电缆标准5m,zui长50m;
13、过程连接:NPT螺纹安装(标准);法兰安装(可选);
14、外壳防护:IP66;
15、防   爆:Exd[ia]iallct4。

六、安装要求:
1、射频导纳物开关即可垂直安装又可水平安装。

2、安装时,必须保证传感器的中心探杆和屏蔽层与容器壁(或安装管)互不接触,绝缘良好,安装螺纹与容器壁连接牢固,电器连接良好,而且探头的屏蔽层要进入容器内部。
3、对于有搅拌的场合,探头需支撑或地锚固定(固定端要与探头绝缘),水平安装的仪表进线口一定要向下,垂直安装线防爆管一定要底于进线口的排水口,以防防爆管积水危及仪表电子单元。
4、按隔爆要求安装的仪表,每一与防爆外壳相连的接线必须配有经认证过的密封填料函或防爆钢管密封接头。
5、认证过的密封填料函或防爆管密封接头产品请咨询本公司及代理商。仪表安装区域要求有避雷装置,以防雷击。
6、24VDC电源纹波不得大于200mV。
7、电源地线要接在标准地或标准地仪表地,不可接在动力地上。
七、安装注意事项:
1、安装位置不能离入料口太近,否则,在入料时容易接收虚假回波。
3、对于圆柱形的原煤仓,应安装在圆柱半径的二分之一处,传感器应对准出料口。
3、接线
物位开关根据型号不同所需的电压等级也不相同,为了保证人身安全和仪器的完好,应在断电的情况下接线。
接线方式分为两线制和四线制,
因我们所采集的是4-20MA的电流信号,为防止现场电磁干扰,确保信号的准确性,应采用屏蔽电缆,屏蔽电缆一端接地。

感谢您阅读:射频导纳料位开关专业厂家,射频导纳料位开关出厂价格,等详细技术、使用操作说明;
