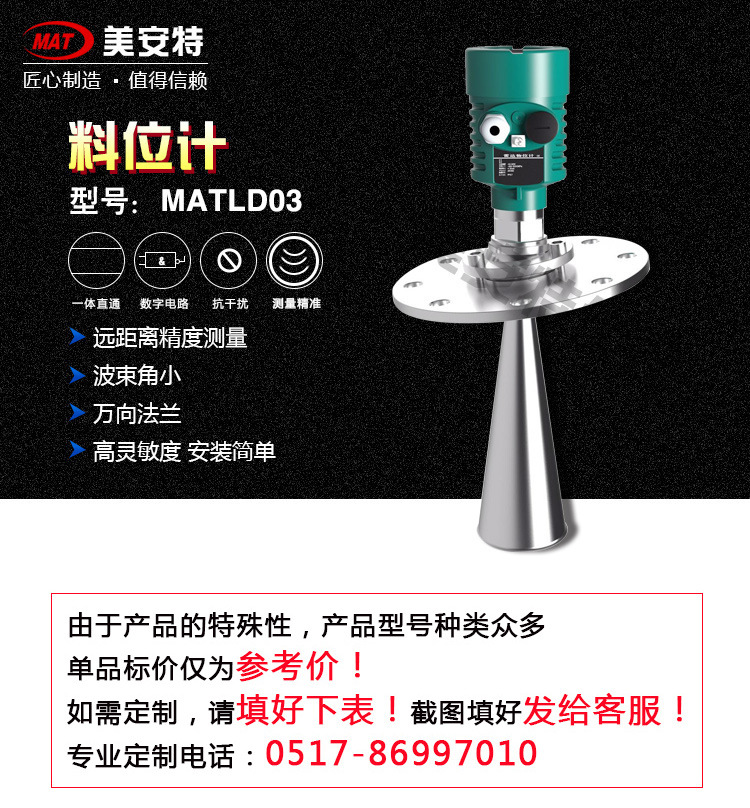

防腐雷达料位计

防腐雷达料位计厂家价格


一、产品概述 防腐雷达液位计具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的优越性。微波信号的传输不受大气的…

  • 说明书

  • 技术参数

  • 工作原理

  • 操作规程

  • 维护保养

  • 注意事项


防腐雷达料位计价格:点击获取报价(或者通过下方的沟通工具咨询防腐雷达料位计价格)




一、产品概述
防腐雷达液位计具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的优越性。微波信号的传输不受大气的影响,所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境,可对不同料位进行连续测量。

二、产品原理
防腐雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计,防腐雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,防腐雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度,其原理图如下。

防腐雷达液位计原理图

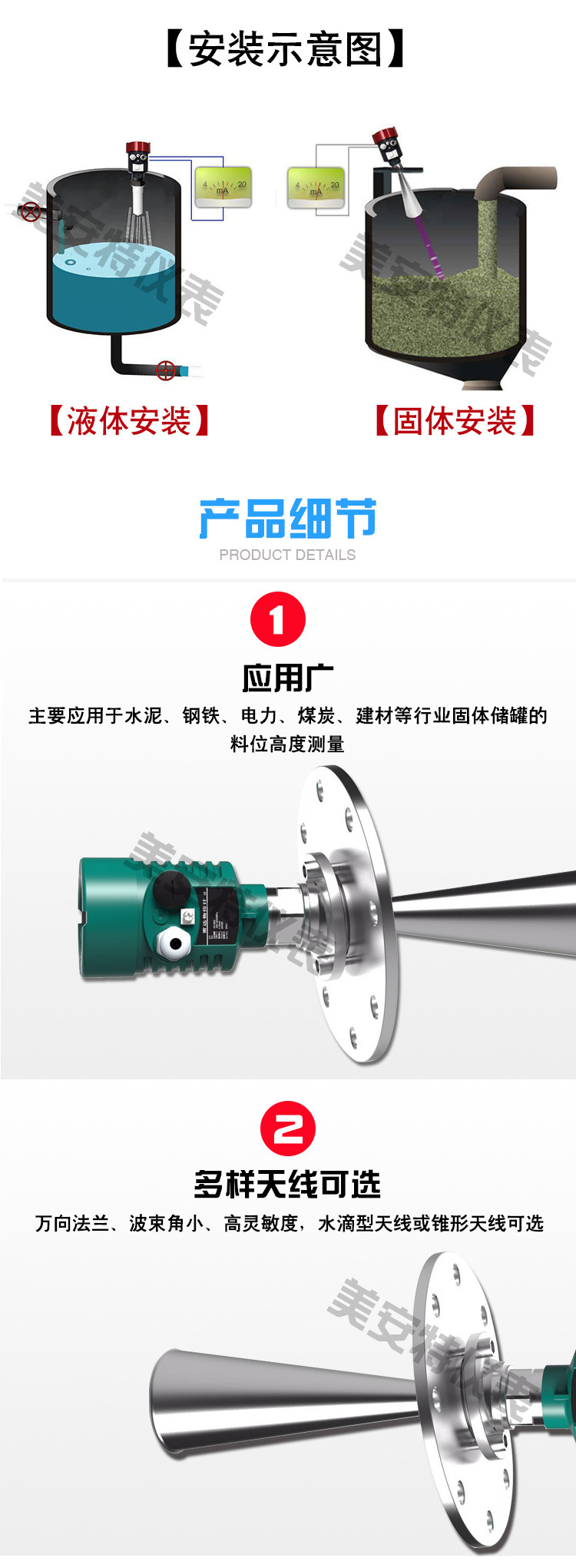

三、正确安装规范
雷达液位计一般安装在罐顶,如果根据需要侧向安装时,应采用45°或90°的弯管进行安装。雷达液位计的测量原理决定了其不宜用于液面沸腾和液面扰动大的场合,因此,除了在选型时应注意适用条件外,安装时也应避开干扰源。尽量减少测量误差。

1、安装位置要偏离容器中心,防止测量到中心谷底。因为中心可能形成漩涡涡底,从而造成测量误差。此外还要避开下料扇区和涡流等干扰源。
2、如果选用的液位计并不具备近壁安装的特性,在安装时要注意制造厂的要求与容器壁保持适当的距离,减少罐壁反射对精度的影响。
3、当液位计不需要和导波管配套使用时,安装接管的长度应使天线喇叭口伸人罐内一定距离,以减少由于安装接管和设备间焊缝所造成的发射能量损失。
4、液位计用于测量有搅拌器的容器液面时,其安装位置应尽量避开搅拌器,不要使雷达反射面总处于搅拌器叶片附近,以消除搅拌时产生的漩涡的不规则液面对微波信号散射所造成的衰减;消除搅拌器叶片对微波信号所造成的虚假回波影响。
5、测量有堆料的罐体,应选择万向法兰(可调节方向)的安装雷达液位计。由于倾斜的固定表面会造成回波衰减,甚至丢失信号的问题。所以我们安装的时候通过调整雷达天线垂直对准料面。


感谢您阅读:防腐雷达料位计专业厂家,防腐雷达料位计出厂价格,等详细技术、使用操作说明;
