一、防腐雷达物位计的简介

        MATLD系列传感器是先进的雷达式物位测量仪表，测量距离最大35米，可以用于存储管、中间缓冲罐或过程容器的物位测量，输出4～20mA信号。使用场所:适应各种存储容器或过程计量环境，液体、浆料、固体比如：原油、轻油储罐,原煤、粉煤仓位,挥发性液体储罐,焦碳料位,浆料储罐,固体颗粒。



二、防腐雷达物位计的测量原理

高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。

即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。

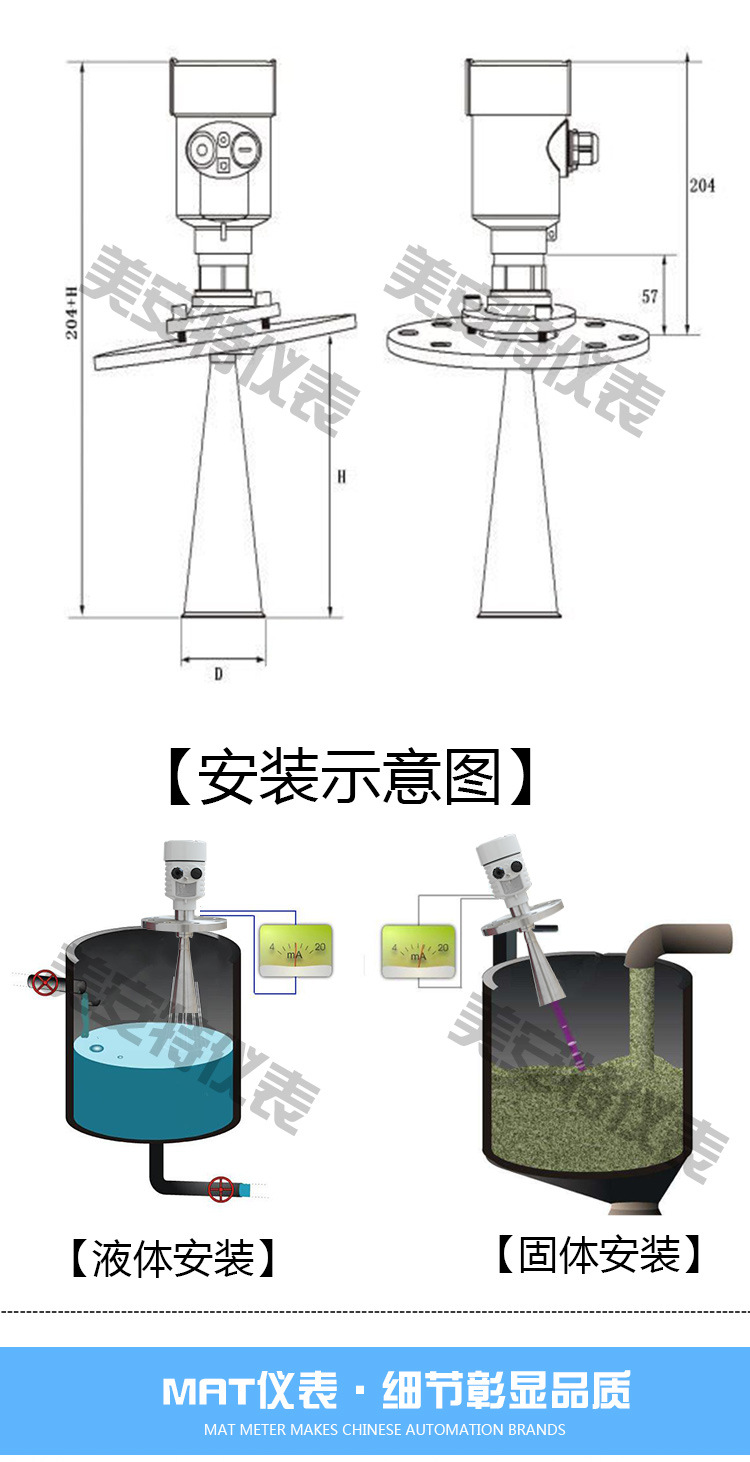

三、防腐雷达物位计的结构与安装方式







四、防腐雷达物位计的参数

最大量程： 35m

测量精度： < 0.1%

过程连接： 法兰/螺纹

天线材料： 不锈钢316L /PP/PTFE

过程温度： -40-250℃

过程压力： -1.0-40bar

信号输出： 4…20mA/HART(两线)



五、防腐雷达液位计的应用

● 测量液体、固体介质的物位

● 可以测量所有介电常数＞1.8的介质

● 测量范围0…20m(可以扩展到35米)

● 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输

● 4…20mA输出或数字型信号输出

● 分辨率1mm

● 不受噪音、蒸汽、粉尘、真空等工况影响

● 不受介质密度、粘稠度和温度的变化的影响

● 过程温度可达250℃





六、防腐雷达物位计的输入和输出

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：          D=C×T/2    （其中C为光速）

因空罐的距离E已知，则物位L为：   L=E-D。通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
