射频导纳物位计

射频导纳物位计厂家价格


射频导纳料位计产品的结构分为主电极和补偿电极两部分。在主电极与补偿电极间分别施加一组RF射频信号,因而具有很好的抗粘料、挂料特性,是取代电容料位开关的新型物/液位测量…

  • 说明书

  • 技术参数

  • 工作原理

  • 操作规程

  • 维护保养

  • 注意事项


射频导纳物位计价格:点击获取报价(或者通过下方的沟通工具咨询射频导纳物位计价格)

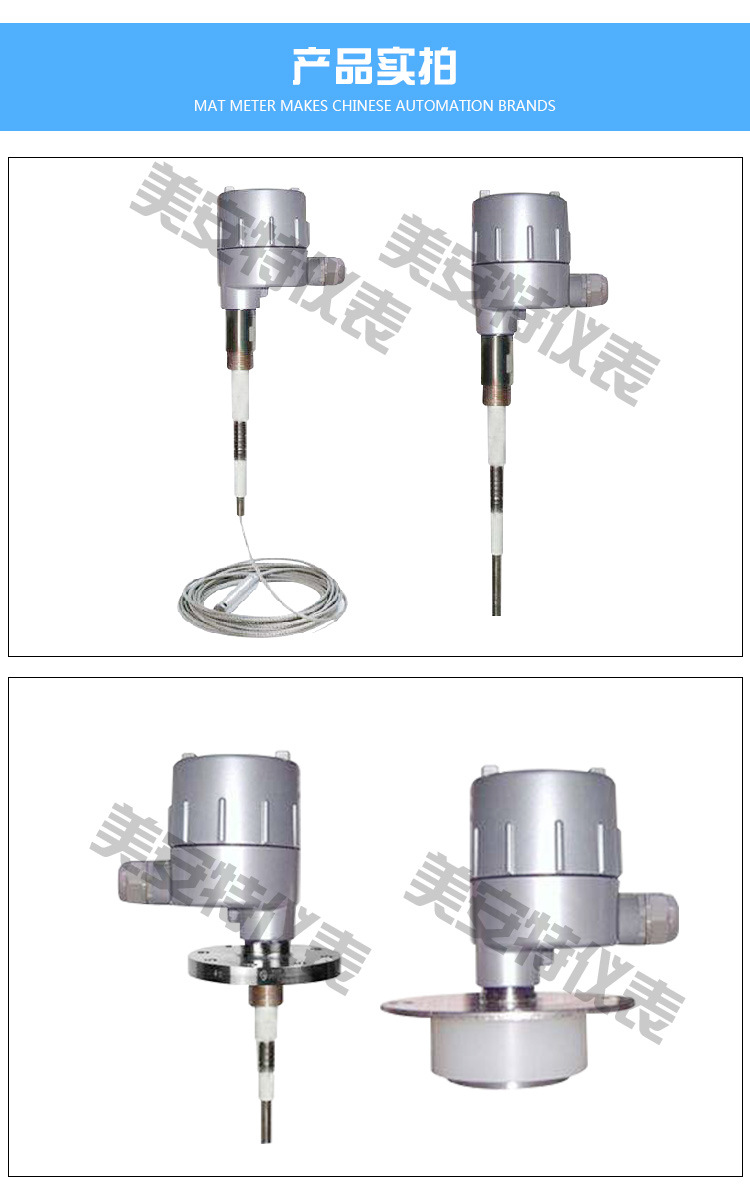

射频导纳料位计产品的结构分为主电极和补偿电极两部分。在主电极与补偿电极间分别施加一组RF射频信号,因而具有很好的抗粘料、挂料特性,是取代电容料位开关的新型物/液位测量产品。
由于保护电极的存在,检测电路将检测电极和保护电极的信号进行比较,从而实现克服物料粘附对物位测量的影响。

特点:
1、通用性强:适用于各种场合,可检测颗粒、飞灰、导电、非导电液体、粘稠物料;
2、抗粘附电路:先进的抗粘附电路设计,可以消除物料的粘附而产生虚假错误信号;
3、失电保护模式:低位或高位故障报警。现场可调。
4、安装调整容易
5、不怕粘料、挂料
6、稳定性好,不受温度影响
7、延时输出可调
8、可选耐温最高可达:550℃
9、高低位失效保护功能

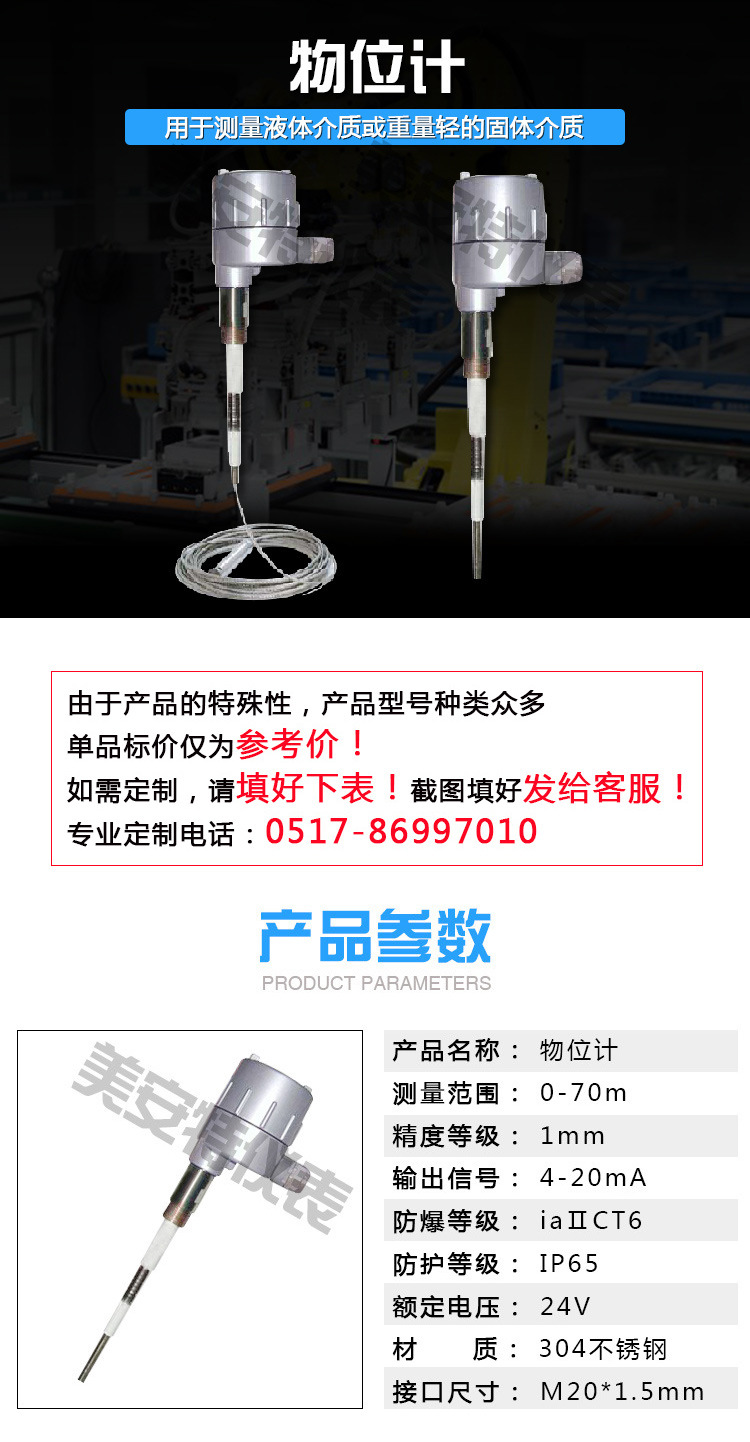

技术参数:
1、电源电压:220CAC±15% 50Hz;24VDC±5%;
2、消耗功率:4W;
3、输出信号:继电器输出双刀双掷(DP/DT);5A(阻性)、220VAC;
4、环境温度:-40~70℃;
5、灵敏度设置:0.5~500pF(可调);
6、延时时间:0~30秒可调(开或关);
7、失电保护模式:低位或高位故障报警,现场可调。
8、安装形式:⑴法兰安装:按用户提供的法兰标准;
射频导纳料位计是国际物位控制器跨世纪的前卫替代产品,在欧美国家和日本已被广泛应用,国内的用户也在用它替换旧的产品。它可以检测所有物料而不受物料的密度、颗粒大小、化学成分、沉积粘度和导电特性等参数变化的影响。广泛地应用于液体、粉体、浆体、固体等多种物料的控制。
工作原理
射频导纳料位计的工作原理介绍:点位射频导纳技术与电容技术的重要区别是采用了三端技术。在电路单元测量信号上引出一根线,经同相放大器放大,其输出与同轴电缆屏蔽层相连,然后连接到探头的屏蔽层上。该放大器是一个同相放大器,其增益为“1”,输出信号与输入信号等电位,同相位,同频率,但互相隔离。地线是电缆中最外面的屏蔽层。由于同轴电缆的中心线与中间屏蔽存在上述关系,所以二者之间没有电位差,也就没有电流流过,即没有电流从中心线漏出来,相当于二者之间没有电容或者说电容为零。因此电缆的温度效应,安装电容等也就不会产生影响。对于探头上的挂料问题,采用一种新的探头结构,五层同心结构:最里层是中心测杆,中间是中心屏蔽层,最外边是接地的安装螺纹,用绝缘层将其分别隔离开来。
与同轴电缆的情况是一样的,中心测杆与屏蔽层之间没有电势差,即使传感元件上挂料阻抗很小,也不会有电流流过,电子仪器测量的仅仅是从探头中心到对面罐壁的电流,因为中心元件能阻碍电流沿探头向上流向容器壁,因而对地电流只有经探头末端通过被测物料到对面容器。即Ua=Ub lab=(Ua-Ub)/R=0。由于屏蔽层与容器壁之间存在电势差,两者之间虽有电流流过,但是该电流不被测量,不影响测量结果。这样就将测量端保护起来,不受挂料的影响。只有容器中的物位确实上升接触到中心测量杆时,通过被测物料,中心测杆与地之间形成被测电流。

感谢您阅读:射频导纳物位计专业厂家,射频导纳物位计出厂价格,等详细技术、使用操作说明;
